アーク溶接の電流設定で失敗しない！板厚別の適正目安とプロの調整術

鉄骨の加工からDIYまで幅広く使われる被覆アーク溶接。しかし、実際にアークを出してみると「母材に溶接棒がくっついて離れない」「火花（スパッタ）が激しく飛び散る」「母材に穴が空いてしまった」というトラブルに直面するケースが後を絶ちません。こうした仕上がりの悪さや作業の行き詰まりは、腕前の問題以前に電流（アンペア）設定のズレが引き起こしているケースがほとんどです。

溶接機についているダイヤルをなんとなく回して感覚で作業していては、いつまでも強度のある綺麗なビードは引けません。母材の板厚や使用する溶接棒の太さから適正な数値を導き出し、音や光の状態で微調整するロジックさえ掴めば、失敗の確率は劇的に下がります。今回は現場で役立つ実践的な数値目安と、プロが実践する微調整のテクニックを分かりやすく解説します。

📌 【この記事の重要ポイントまとめ】

• 要点1：初心者の失敗原因の大半は電流の過不足であり、基本は「溶接棒の太さ（mm）×35〜40A」で適正アンペアを概算できる。
• 要点2：電流が高すぎるとアンダーカットや穴あき、スパッタ激増を招き、低すぎると溶け込み不良や棒の溶着（くっつき）を引き起こす。
• 要点3：家庭用100V機と業務用200V機では実効パワーが異なるため、板厚3mm以上の接合には200V環境や開先加工が不可欠となる。

【なぜ合わない？】アーク溶接初心者が陥る電流設定の落とし穴と失敗理由

アーク溶接で初心者が最もつまずきやすいのが、「説明書通りの数値に合わせたはずなのに綺麗につかない」という現象です。この原因は、溶接機の目盛りだけに頼り、溶接姿勢や母材の熱容量、アーク長（溶接棒と母材の距離）による変動を計算に入れていない点にあります。

アーク溶接機のダイヤルに表示されている電流値はあくまで理論上の出力です。特に電源環境が不安定な現場や延長コードを長く引き回している環境では電圧降下が起き、設定値よりも実際の電流が著しく下がってしまう現象が頻発します。

また、溶接棒を母材から離しすぎてアーク長が長くなると、アーク電圧が上昇して電流が実質的に低下し、アークが不安定になります。「機械の目盛りを合わせること」がゴールではなく、「アークが出ている瞬間の音とプールの状態を見て微調整すること」が重要です。

【一目でわかる設定表】溶接棒の太さ・母材板厚別の電流目安と計算方法

迷った際にまず基準とすべきなのが、溶接棒の心線径（太さ）をベースにしたアンペア数の計算です。一般的な軟鋼用被覆アーク溶接棒（例：ライムチタニヤ系など）の場合、以下の簡易計算式で大まかな適正値を算出できます。

【アンペア計算の基本式】：溶接棒の太さ（mm） × 35 〜 40 ＝ 目安電流（A）

母材の板厚、溶接棒の太さ、そして推奨される電流値の関係を以下の表にまとめました。作業前のセッティング基準として活用してください。

立向きや上向きといった溶接姿勢をとる場合は、重力で溶融金属（プール）が垂れ落ちやすくなるため、上記の下向き基準値から10〜15%程度電流を下げるのが鉄則です。

【高すぎ・低すぎのサイン】電流の過不足が見た目と音でわかる症状

アークを飛ばしている最中や溶接後のビードを見れば、電流が合っているかどうかが一瞬で判別できます。自分の作業がどちらの症状に当てはまっているか確認してみましょう。

■ 電流が高すぎる場合の症状

• 「バチバチ！」と破裂するような激しい音が鳴り、周囲に細かい粒状のスパッタが大量に飛び散る。
• 溶接棒が異常なスピードで赤熱し、途中で煙を吹いて被覆剤がボロボロと崩れる。
• ビードの端がえぐれて溝ができる「アンダーカット」が発生し、母材が薄いと一瞬で穴が空く。
• ビードの幅が広がりすぎて平らになり、波目が粗くなる。

■ 電流が低すぎる場合の症状（溶け込み不良）

• アークスタート時に溶接棒が母材にペタペタと吸い付くようにくっつき、アークがすぐ消える。
• 「プスプス」と弱々しい音がしてアークが安定せず、プールの輪郭が見えにくい。
• ビードが母材の上にぷっくりと盛り上がるだけで、母材としっかり融合していない「オーバーラップ」が生じる。
• スラグ（かす）を叩いて落とすと、内部にスラグが巻き込まれていたり、溶接部が剥がれたりする。

理想的な状態では、「ジー」あるいは「パチパチパチ」という小気味よく均一な連続音が響き、余計なスパッタを出さずに均一な幅のビードが形成されます。

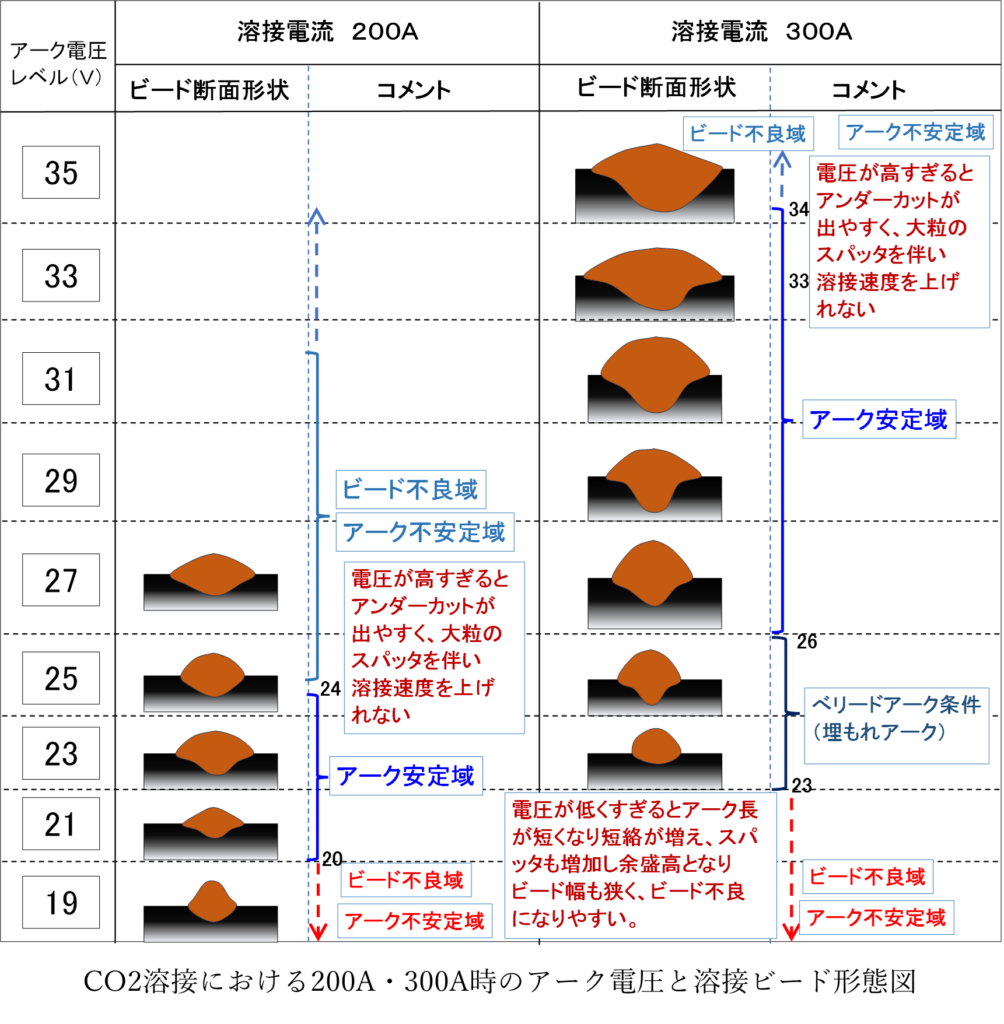

【電圧と電流の違い】100V機と200V機における出力特性と薄板の穴あき防止策

溶接を語る上で混同されやすいのが「電圧（V）」と「電流（A）」の違いです。簡単に言えば、電圧は「アークを発生させ維持する圧力」、電流は「母材と棒を溶かす熱量そのもの」です。

DIY向けの100V溶接機と工場などで使われる200V溶接機では、扱える実効電流に決定的な差が存在します。家庭用100Vコンセントはブレーカーの都合上、最大でも15A〜20A程度の入力しか受け付けられません。そのため、100V溶接機の実用的な最大出力は80A〜100A前後が限界となり、板厚3.2mm以上の鉄板をしっかり溶け込ませるのは困難です。

一方で、板厚1.6mm以下の薄板溶接においては「電流が高すぎて母材に穴が空く」という問題が頻発します。薄板の穴あきを防ぐには、以下の3つのアプローチが有効です。

• 細径溶接棒（1.4mm〜1.6mm）を選択する：細い棒を使うことで、30〜40Aといった超低電流域でも安定してアークを維持できます。
• 断続溶接（点付けの連続）を行う：母材に熱が蓄積しすぎないよう、1秒アークを出しては止め、プールが冷めるのを確認しながら点をつなぐように進めます。
• 裏当て材（銅板）を当てる：溶接部の裏側に熱伝導率の高い銅ブロックを添えることで、余剰な熱を逃がしながら裏抜けを防ぐことができます。

【プロ直伝】被覆アーク溶接で綺麗なビードを引くための調整＆運棒テクニック

適正な電流値にセットした上で、さらに仕上がりをプロ級に引き上げるための実践テクニックをご紹介します。

第1のポイントは、「アーク長を溶接棒の心線径以下に保つ」ことです。例えば2.0mmの溶接棒を使う場合、母材と棒の先端の隙間は常に1.5〜2.0mm程度をキープします。溶接棒は燃えてどんどん短くなっていくため、一定のスピードで母材側へ押し込み続ける繊細な送り操作が求められます。

第2のポイントは、「溶融プール後端のスラグの動きを見極める」ことです。遮光面越しに、溶けた鉄（プール）と、その上に浮いてくるガラス状のスラグ（融剤）をしっかり見分けてください。電流が適正であれば、スラグがプールの後方へ自然と押し流されていきます。スラグがアークの先端に割り込んでくる場合は、電流が弱すぎるか、進行速度が遅すぎる証拠です。

第3に、溶接棒の角度（前進角）は進行方向に対して70度〜80度に倒し、アークの吹き付け力でプールを後ろへ押し固めるイメージで運棒すると、均一で光沢のある美しいビードを形成できます。

【アーク溶接の電流設定】に関するよくある質問（FAQ）

Q1：インバーター式溶接機を使っていますが、昔のトランス式と電流設定は同じで良いですか？
A1：最新のインバーター式溶接機は直流（DC）出力が主流でアークスタート性やアークの集中性に優れているため、従来のトランス式交流機に比べて5〜10A程度低めの設定でも十分に溶け込みます。まずは推奨範囲の下限から試し、プールの広がりを見て徐々に上げるのがおすすめです。

Q2：延長コードを使ったらアークが飛びにくくなりました。なぜでしょうか？
A2：細いコードや長い延長ドラムを使用すると、著しい電圧降下（電圧低下）が発生するためです。溶接機本来の能力が発揮できず、実質的な電流が激減してしまいます。延長する場合は断面積2.0sq〜3.5sq以上の太いキャブタイヤコードを使用し、コードリールは熱を持たないよう全て引き出して使用してください。

Q3：ステンレスやアルミを溶接する場合も同じ電流設定で大丈夫ですか？
A3：金属の種類によって熱伝導率や電気抵抗が異なるため再設定が必要です。特にステンレスは鉄に比べて電気抵抗が高く熱が逃げにくいため、鉄用の設定値より10〜15%ほど電流を低く設定しないと、熱影響で母材が歪んだり酸化して黒焦げになったりします。

まとめ：板厚と溶接棒に合わせた電流調整で理想の仕上がりを実現しよう

アーク溶接における電流調整は、単に機械のダイヤルを合わせる作業ではなく、「溶接棒の太さ」「母材の厚み」「作業環境」のバランスを取るための最も重要な基礎技術です。基本となる計算式（太さ×35〜40A）を頭に入れつつ、アークの音やスパッタの飛び方、スラグの流れを観察して微調整を繰り返すことが上達への近道となります。

適切な電流がセットされたアーク溶接は、驚くほど滑らかに棒が溶け、作業後のスラグもペリペリと自然に浮き上がってきます。まずは端材を使って試し吹きを行い、自分の機器と環境における「ベストな電流値」を見つけ出してから本番の溶接に挑みましょう。 （出典: アーク 溶接 電流（Yahoo!ニュース））
